行業概述

機器視覺在電子制造行業中的應用主要涵蓋產品質量檢測、自動化生產、元器件組裝與檢測等環節。通過圖像識別與分析，機器視覺能高效檢測產品外觀缺陷、尺寸偏差及組裝錯誤，提升產品質量和生產效率，降低人力成本。在電子制造行業鏈條的各個環節，小到成像模組、USB連接器，大到手機中框、PC主板等器件，都能看到機器視覺的身影，埃科光電憑借豐富完善的產品體系，優秀可靠的性能，廣泛應用于電子制造領域。

典型案例

手機蓋板檢測

PCB線寬檢測

手機蓋板檢測

應用背景

在工業自動化的大背景下，電子制造行業已基本完成產線升級，由人工生產、檢測基本轉變成自動化設備生產、檢測的格局。為了管控產品質量，手機廠商引入視覺檢測系統檢測手機零部件質量，以達到品質要求。

項目難點

（1）手機蓋板外觀缺陷多種多樣，既包括表面劃痕、破損等明顯瑕疵，也會有微小的氣泡、凸起、不均勻等難以察覺的微弱缺陷。瑕疵種類多，對應的光源方案多，為避免漏檢，需要安排多個檢測工位采集圖像。

（2）檢測產品表面缺陷時，復雜的環境、產品的材質等客觀因素會對視覺檢測造成一定干擾，導致灰塵、雜質、指紋與劃痕等難以區分。

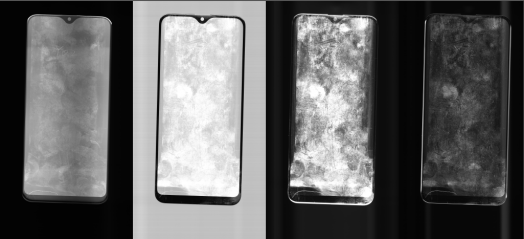

?？品桨福?K多點曝光分時線掃描相機

（1）該相機支持2燈、3燈、4燈曝光，最小曝光時間1μs，曝光步長1μs，可以顯著提高采圖亮度，減少在高速低曝光采集模式下對高亮光源的依賴。

（2）使用4線TDI成像技術方案，相比普通單線相機具有更高的響應度。

（3）該方案融合多種光源到一個檢測工位上，可以節省空間，易于部署和集成。

（4）相機主導的分時頻閃設計，可以避免時序錯亂導致的圖片混亂。分時曝光檢測方案的控制時序由相機完成，直接輸出拼接好的圖形，一次最多可支持4路光源，同時輸出4幅圖像，滿足高效率、高性能、低成本的檢測需求。

PCB線寬檢測

應用場景

如今，PCB生產制造的要求不斷朝著更細孔徑、更小間距、更高速度邁進，線路板上的線寬、間距已達到微米級，亟需更加精準高效的視覺檢測方案來保障成品質量。

項目難點

（1）高精度PCB板的走線密度高，裸板最小線寬1mil，人工檢測難以識別，檢測質量得不到保障；

（2）工業流水線速度快，對檢測速度要求高；

（3）PCB板存在烤焦發黃、銅線氧化、顏色不均等問題時，彩色圖像才能真實還原各類瑕疵。

?？品桨福?6K彩色線陣相機（PR16KCXP10-40KC）

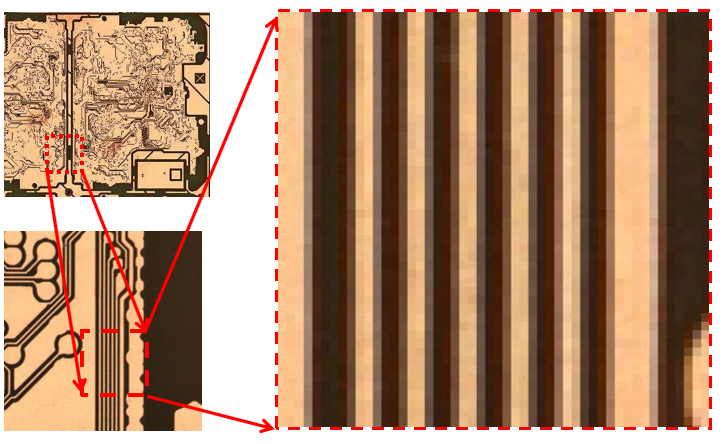

PR16KCXP10-40KC拍攝效果

（1）如上圖所示，采用?？?6384 * 6分辨率，5 * 5μm像元的16K彩色線陣相機，可滿足2mil PCB板的大視野、高精度檢測需求。

（2）相機行頻最高可達40kHz，應用TDI時間延遲積分技術，大大提升了感光性能；同時，采用CoaXPress10接口，數據率可達1900MB/s，響應度高、動態范圍大，流水線高速作業時也可完成圖像的精準捕捉。

（3）?？乒怆姵墒斓纳士臻g矯正技術，使得相機具有良好的色彩還原性，可以準確還原產品表面可能存在的瑕疵、臟污、色差等缺陷。
